흠….여러가지 이유가 있어요.
그 도면을 캡쳐해서 같이 올려 주면 정확히 알 수 있어요.

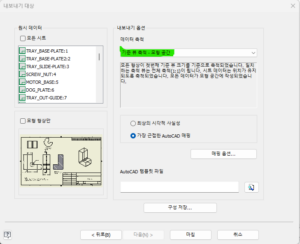

아래 캡쳐는 변환할때 dwg 파일 옵션에 들어가면 나옵니다. 반드시 “기준뷰 축척 – 모형 공간”을 선택해야 1:1도면으로 변환하고 모델 영역에 변환하여 줍니다.

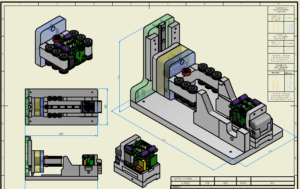

아래 도면은 4가지 도면 뷰를 사용해서 올려져 있습니다.
이때 첫 번째 도면을 기준으로 1:1 크기이고 나머지 도면은 스케일에 따라 다르게 됩니다.
200mm 치수가 있는 2가지 뷰는 같은 조립 도면 입니다.(스케일이 다름)
예를 들어 왼쪽아래 정면도와 평면도가 첫번째로 올리며 1 : 2로 올렸고, 오른쪽 ISO뷰를 1 : 1로 올렸을 경우…
오토 캐드에서 치수 측정을하면 평면도에 200mm가 실제 거리이며 오른쪽 ISO뷰에는 400mm로 나옵니다.
이해가 될까요?
