치수선 늘릴시 ( 이동시) 질문드립니다.

치수선 늘릴시 ( 이동시) 질문드립니다.

안녕하세요 선배님들

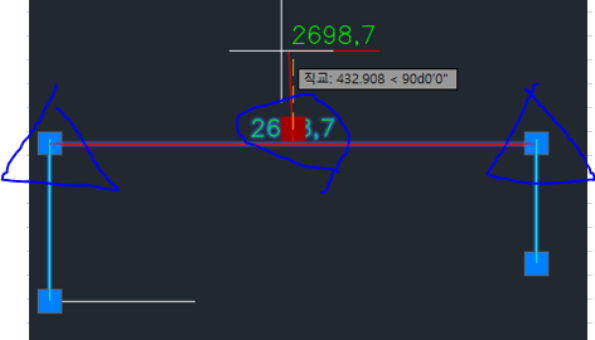

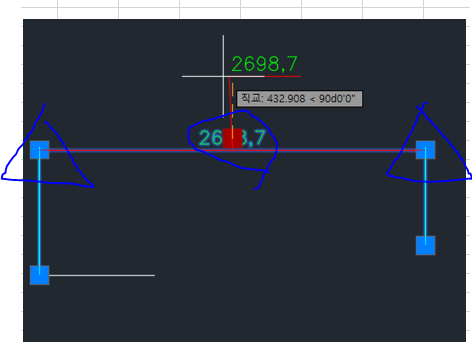

2024 LT 버전을 쓰고있습니다. 이전 2009 버전에서는 치수선 길이를 늘리고 싶을때 가운데 숫자부분(파란색 동그라미) 를 클릭한 후 위로 올리면 치수선이 같이 올라갔는데. 이제는 사진처럼 치수부분만 대각선으로 빠지네요..

파란색 세모를 눌러야만 치수선+숫자가 이동됩니다.. 이거 파란색 동그라미로만 치수선 늘릴수있는방법은 없나요

  • 1
  • 3 3 답변
  • 122 조회
공유
  • Facebook

    관련 있는 질문들

    • 캐드에서 복사해서 방향 옮길때 다른방향으로 가요.
    • 캐드에서 복사해서 방향 옮길때 다른방향으로 가요.
    • FAQ 51을 참조 하라는데 FAQ가 어디에 있나요??
    • jsk.shx 파일 받을 부탁드립니다 ㅠ

    답변을 남겨주세요
    응답 취소

    답변을 등록하기 위해서는 로그인이 필요합니다.

    비밀번호를 잊으셨나요?

    아직 계정이 없으신가요? 회원가입 하기

    3 답변

    • 작성 순
    • 최신 순
    • 공감 순
    1. aalan
    2. 주왕 Lv.25
      2023-10-06T20:03:25+09:00답변 등록 답변 등록 일시 2023-10-06 8:03 pm

      치수선에서 문자만 따로 움직이면 치수 기입시 환경변수( DIMFIT ) 변수 값 0 ~ 5 까지 있으며 현재 “5” 로 설정하고 치수기입을 했기 때문일 겁니다.
      변수값 바꾸면서 확인해보세

      • 0
      • 댓글 달기
      • 공유
        공유
        • 공유 Facebook
        • 공유 Twitter
      • no9002 Lv.5
        2023-10-11T09:56:51+09:00에게 댓글을 달았습니다. 답변 등록 일시 2023-10-11 9:56 am
        (수정됨)

        선배님 답변 감사합니다.!!! 하지만 DIMFIT 을 조정해봐도 되진않네요 ㅠㅠ





        • 0
        • 댓글 달기
        • 공유
          공유
          • 공유 Facebook
          • 공유 Twitter
        • no9002 Lv.5
          2023-10-11T10:19:01+09:00에게 댓글을 달았습니다. 답변 등록 일시 2023-10-11 10:19 am

          아 !! CAD 를 껐다가 키니까 반영됩니다. !! 감사합니다. 선배님
