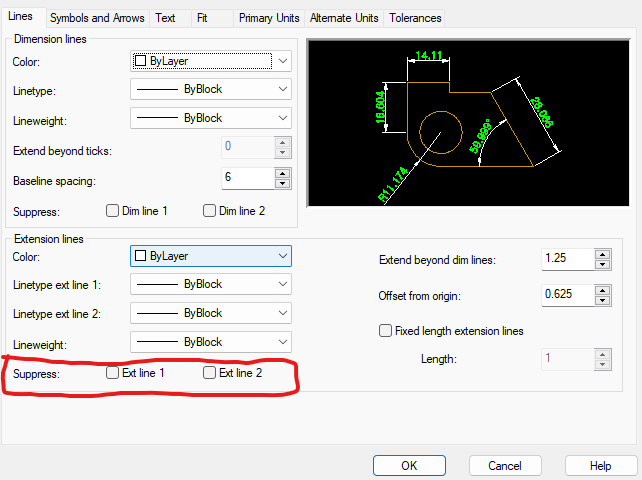

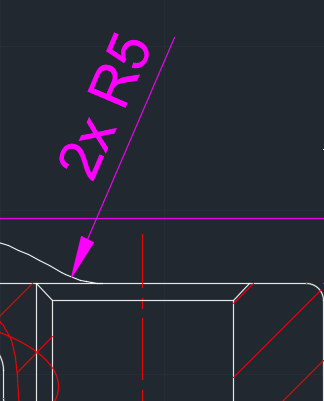

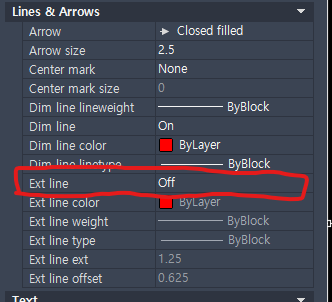

오형석Lv.0 등록일: 2023-11-222023-11-22T09:10:20+09:00 2023-11-22T09:10:20+09:00카테고리: AutoCAD & CADian Auto CAD 치수 스타일 설정 질문입니다! 첫 번째 캡처가 현재 상황이고 두 번째 캡처와 같은 형태로 설정을 변경하고 싶은데 해당 설정을 찾는데 어려움을 겪고 있습니다 도움 부탁드립니다! 공유 Facebook 관련 있는 질문들 동적블록 신축에서 길이를 늘릴때 최종 길이를 입력 또는 늘려야 하는 차이만큼의 길이를 입력 캐드 타일 개수 구하기 캐드 선택할 때 마우스 옆에 박스안 초록동그라미, 파란동그라미 표시 어떻게 없애나요? 캐드 용량이 16.8MB 인데 10MB 이하로 줄이고 싶습니다 답변을 남겨주세요응답 취소답변을 등록하기 위해서는 로그인이 필요합니다. 아이디 또는 이메일* 비밀번호* 아이디 기억 비밀번호를 잊으셨나요? 3 답변 작성 순 최신 순 공감 순 베스트 답변 Mint-^^ Lv.3 2023-11-22T16:51:13+09:00답변 등록 답변 등록 일시 2023-11-22 4:51 pm 치수보조선을 끄면 없어집니다. 변수조정 dimse1, dimse2 – on 시키면 치수보조선이 꺼짐 – 이미 작성한 치수는 반영되지 않음 특성창에서 치수보조선 끄기 – 선택한 치수(들) 만 적용 dimstyle 에서 끄기 – 해당 스타일을 사용하는 치수 모두 적용 오형석 Lv.0 2023-11-23T11:26:39+09:00에게 댓글을 달았습니다. 답변 등록 일시 2023-11-23 11:26 am Mint-^^ 님 도움 주셔서 정말 고맙습니다! 바쁜 시간 내 주시어 캡처까지 넣어주시니 이해가 쉽네요! 도움 주신 내용이 호의 반지름 치수 보조선을 없애려면 전체 치수 보조선을 OFF, 또는 개별 특성 OFF, Dim Style로 해결되는 것을 확인했습니다! 혹시 선형 치수 보조선은 남겨놓고 반지름 치수 보조선만을 없애려는 것은 욕심일까요? 덕분에 많은 공부가 되었습니다! 좋은 하루 보내세요! Mint-^^ Lv.3 2023-11-23T12:28:53+09:00에게 댓글을 달았습니다. 답변 등록 일시 2023-11-23 12:28 pm 보통 선형용과 반지름용 dimstyle을 두개를 만들어 놓고 씁니다. 이미 작성된 치수를 변경할때는 한개를 수정한 뒤에 match property로 복붙하는것이 조금더 편합니다.
치수보조선을 끄면 없어집니다.
Mint-^^ 님 도움 주셔서 정말 고맙습니다!
바쁜 시간 내 주시어 캡처까지 넣어주시니 이해가 쉽네요!
도움 주신 내용이 호의 반지름 치수 보조선을 없애려면 전체 치수 보조선을 OFF, 또는 개별 특성 OFF, Dim Style로 해결되는 것을 확인했습니다!
혹시 선형 치수 보조선은 남겨놓고 반지름 치수 보조선만을 없애려는 것은 욕심일까요?
덕분에 많은 공부가 되었습니다!
좋은 하루 보내세요!
보통 선형용과 반지름용 dimstyle을 두개를 만들어 놓고 씁니다.
이미 작성된 치수를 변경할때는 한개를 수정한 뒤에 match property로 복붙하는것이 조금더 편합니다.
