안녕하세요~ CATS 개발자입니다.
오늘 소개해 드릴 기능은
[블록] 외부 도면/블록 불러오기 기능 ‘LoadDwg’ 명령어 입니다.
아래 링크 참고해주세요 ^^

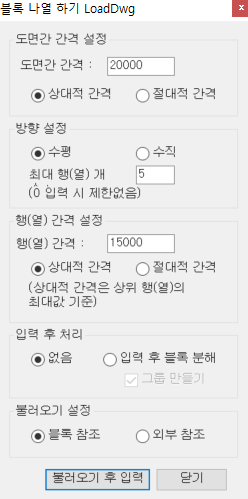

명령어 : CATS_LoadDwg
■ 외부 dwg 도면을 일괄 불러오는 기능입니다.
– 사용자가 선택한 외부 도면을 나열합니다.
– 도면 간격을 설정할 수 있습니다.
– 상대적 간격 : 이전에 입력된 도면의 끝을 기준으로 간격
– 절대적 간격 : 클릭한 포인트를 기준으로 간격

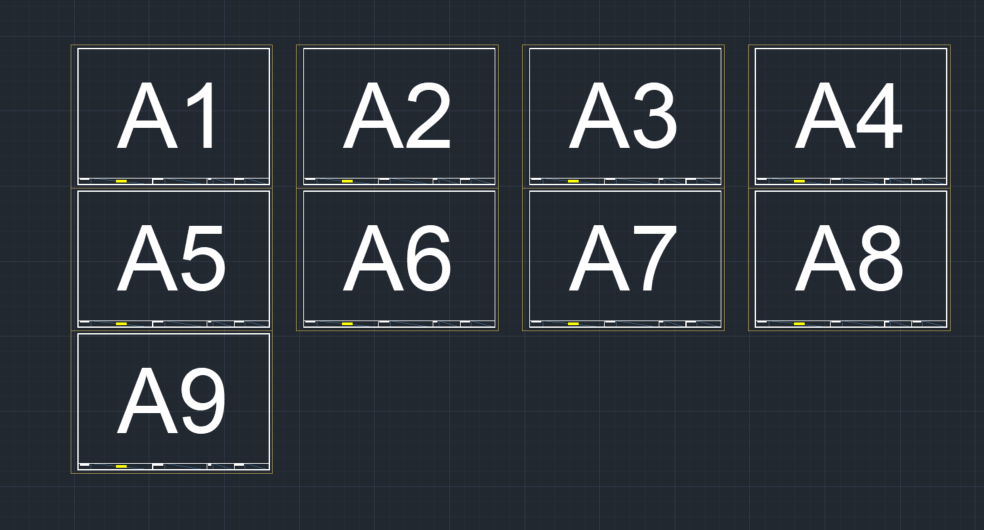

– 나열 방향(가로,세로)를 설정할 수 있습니다.
– 나열 방향에 입력될 도면의 개수를 정할 수 있습니다.
– 최대 값이 넘어가면 다음 행(열)로 이동합니다.
– 행(열)의 간격을 설정할 수 있습니다.
– 상대적 간격 : 이전 행(열) 최대 길이 + 행(열) 간격
– 절대적 간격 : 클릭한 포인트를 기준으로 행(열) 간격
– 불러온 도면을 분해하거나 그룹으로 만들 수 있습니다.
– 불러오기 유형(블록참조, 외부참조)을 설정할 수 있습니다.
