가스배관 관련 도면 작성중인데 축척 이해가안가서 질문드립니다
오토캐드상에서 그릴때 가로 길이가 40입니다 실제 배관은 20m구요
이걸 A3용지로 뽑을때 1:2 축척으로 뽑아서 사용합니다
그러면 길이가 1/2되면서 1:100 스케일자로 쟀을때 20 , 1:500 스케일자로 쟀을때는 1/4이 되면서 10이 나오는거는 이해가갑니다

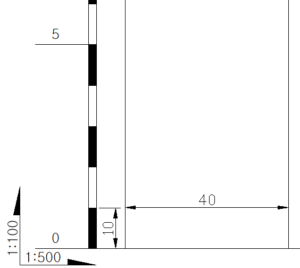

이해가 안가는건 세로인데 바 1개에 캐드길이 10이고 실제론 1m입니다
이걸 A3 1:2 축척로 인쇄하면 1:100으로 쟀을때 5가되는건데
이러면 틀린거고 세로길이를 2배로늘려서 1:2로 인쇄했을때 1:100스케일자로 10이나와야하는거 비율이 맞는거 아닌가요?
제가 이해를못하고 틀린질문을 하는건지 캐드를 잘못그린건지 모르겠습니다 ㅠㅠ 도움부탁드립니다
잘못그리신거 아닌가요? 실제 20m를 40으로 그리셨다면 실제 1m는 2로 그리셨어야 맞는거 아닌가요?
‘바 1개에 캐드길이 10이고 실제론 1m입니다’ 라고 하셨는데 잘못 표현하신걸까요?
제가 잘못 이해했네요. 아래 축척이 다르게 표시되었네요. ^^;
