선배님들 좀 이상한(?) 오토캐드 좌표 질문있습니다.

선배님들 좀 이상한(?) 오토캐드 좌표 질문있습니다.

안녕하세요. 좀 애매한 질문을 드리려합니다.

캐드도면에 그려진 H-bim 중앙 포인트값을 grs80 좌표에 맞게 변환하고 싶은데요.

아시는 선배님들이 계신가해서요..

검색해도 속 시원한 답을 얻기 힘들고 해서 글 써 봅니다.

공유

    관련 있는 질문들

    답변을 남겨주세요

    답변을 등록하기 위해서는 로그인이 필요합니다.

    아직 계정이 없으신가요?

    6 답변

    1. aalan
    2. Lv.23

      질문이 불분명하지만, 둘 중 하나를 선택해야겠죠.

      1. UCS로 원점을 재설정한다.
      2. 도면 전체를 이동시킨다.
      • 0
      • Lv.1

        현재 상황은 이렇습니다 아버지가 한 회사에서 실행으로 맡아 현장소장으로 현장에 와서 도면을 받았는데 도면상에 위치한 좌표값을 물어보려했지만 회사 와 원청회사가 도면을 상대방이 작성해서 자신들은
        모르겠다고 하는 상황입니다.

        EX) 원청사 포XX : 당신 회사에서 도면을 그려와서 저희는 모르겠습니다.
        EX) 회사 : 원청사 포XX 에서 받은 도면인데 우리가 그린적이없습니다.

        제가 독학으로 배워서 모르는 부분도 많고 사수도 없는 상황입니다. 아버지를 도와 토목일을 하게 됬는데 오토캐드도 독학으로 하려다보니 한계가 너무 명확해서요 감안하시고 봐주시면 감사하겠습니다.

        1. UCS로 원점 재설정한다는 개념 자체도 몰랐고 처음 들었습니다.

        2. 도면 전체를 어디로 어떻게 이동시켜야 하는지 궁금합니다.

        • 0
    3. Lv.2

      질문이 애매해서…… 역으로 질문 드려봅니다.

      1.  GRS80좌표에 맞게 변환하고 싶다는 뜻은, 그려진 도면이 GRS80(절대좌표)이  아니라는건가요?
      2. H-bim의 위치가 실제로 존재하는건가요?(아니면 설계 단계인가요?)
      3. GRS80지형도에 INSERT해 보셨나요?
      4. H-bim 중앙 포인트의 절대좌표 값을 알고 계신가요?
      5. 그려진 H-bim도면의 UNITS를 확인해 보셨나요?
      6. 그려진 도면이 절대좌표로 그려진 도면 인가요? (아님 축척에의해 그려진 도면인가요?)
      • 0
      • Lv.1

        제가 독학으로 배워서 모르는 부분도 많고 사수도 없는 상황입니다. 아버지를 도와 토목일을 하게 됬는데 오토캐드도 독학으로 하려다보니 한계가 너무 명확해서요 감안하시고 봐주시면 감사하겠습니다.

        현재 상황은 이렇습니다 아버지가 한 회사에서 실행으로 맡아 현장소장으로 현장에 와서 도면을 받았는데 도면상에 위치한 좌표값을 물어보려했지만 회사 와 원청회사가 도면을 상대방이 작성해서 자신들은
        모르겠다고 하는 상황입니다.

        EX) 원청사 포XX : 당신 회사에서 도면을 그려와서 저희는 모르겠습니다.
        EX) 회사 : 원청사 포XX 에서 받은 도면인데 우리가 그린적이없습니다.

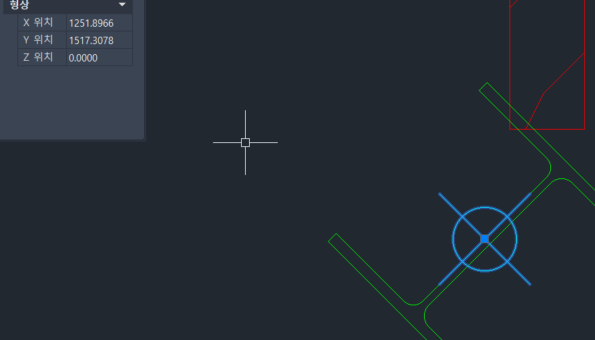

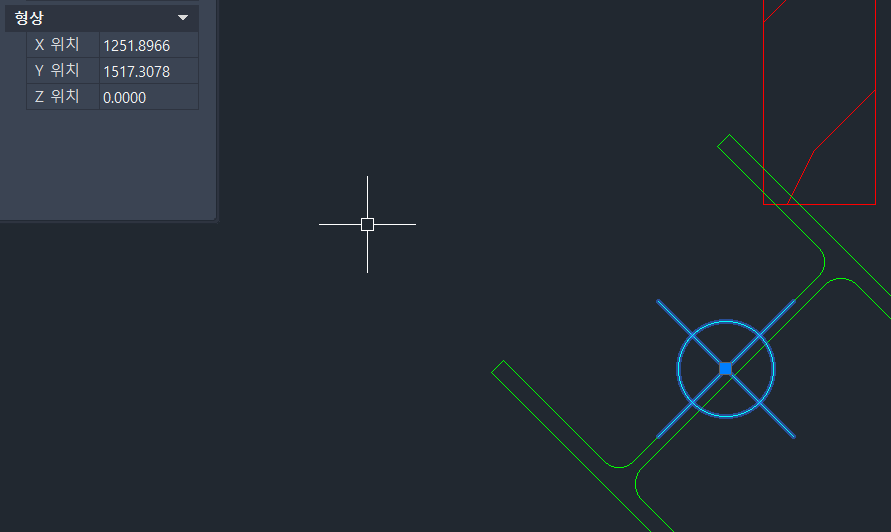

        1. 도면에서 보시다시피 H-bim 좌표값이 grs80중부원점이면 x값 50만 y값 20만으로 시작해야 맞는거라 생각해서 아니라는 전제하에 글을 작성했습니다.

        2. H-bim은 아직 설계 단계입니다. 실제로 천공하진 않았습니다.

        3. grs80 지형도에 insert 는 안해봤습니다 그런 방법이 있는줄 몰랐습니다.
        알려주시면 감사하겠습니다.

        4. 절대좌표값을 알고있지않습니다.

        5. UNITS가 뭔지 몰라서 확인을 안했습니다

        6. 절대좌표로 그려진 도면 과 축척에 의해 그려진 도면 기준을 모르겠습니다.

        • 0
        • Lv.2

          1. GRS80이냐 아니냐의 문제는 지형도 좌표의 문제입니다. 그려진 도면의 좌표 와는 별 문제가 없습니다
          2. H-bim이 아직 설계단계이므로 그려진 도면은 설계하는 파트에서 그려진것이므로 실제좌표 개념은 아닌것으로 판단되고, Scale도 맞지않을것으로 판단됩니다. 대부분의 설계도면은 도곽에 맞추어서 그리고있을겁니다. 출력용으로만 사용하므로 실제좌표와 실제 길이와는 상관없을것으로 보입니다
          3. 2번과같은경우 GRS80 지형도에서의 도면 인서트는 아무 의미없습니다. scale도 실제좌표도 아니니까요
          4. 설계단계이므로 실제좌표 모르는것 당연하고 개략 위치정도만 알고있을겁니다
          5.units문제는 도면이 실제좌표가 맞고 실거리등의 축척이 맞다고 가정했을때의 UNITS를 확인하라는 부분이었습니다. 그린 도면과 지형도 와의 UNITS가 같아야 올바른 위치로 인서트됩니다.
          6.절대좌표로 그려진 도면이라함은 H-bim이 실제 위치할 실제 좌표에 H-bim을 실제 크기 그대로 그린다는 뜻입니다. 축척에의해 그린다는 뜻은 대부분의 설계도면이 실제 크기, 실제 좌표가 아닌 축척 조정을해서 특정한 크기의 도곽에 집여 넣는 형태인겁니다(출력용으로만 씁니다)그러므로 길이나 좌표는 별 의미 없습니다. 대부분의 설계도면이 이에 해당합니다. 물론 아닌경우도 있습니다만….

          • 0
    4. Lv.1

      선배님들 제가 모르는 부분이 너무 많고 광 범위해서



      실례가 안된다면 제 번호 010-5763-3850 입니다 전화 한통 주시면 감사하겠습니다.

      전화로 모르는 부분을 설명한다음 해결책을 듣고 싶습니다.

      • 0
