등록일: 2022-10-272022-10-27T10:34:12+09:00 2022-10-27T10:34:12+09:00카테고리: Inventor & Solidworks

인벤터 조립도 슬롯중심과 원중심 맞춰서 구속하고싶은데 어떤 방법이 있나요?

인벤터 조립도 슬롯중심과 원중심 맞춰서 구속하고싶은데 어떤 방법이 있나요?

안녕하세요
인벤터 사용중 질문드립니다.

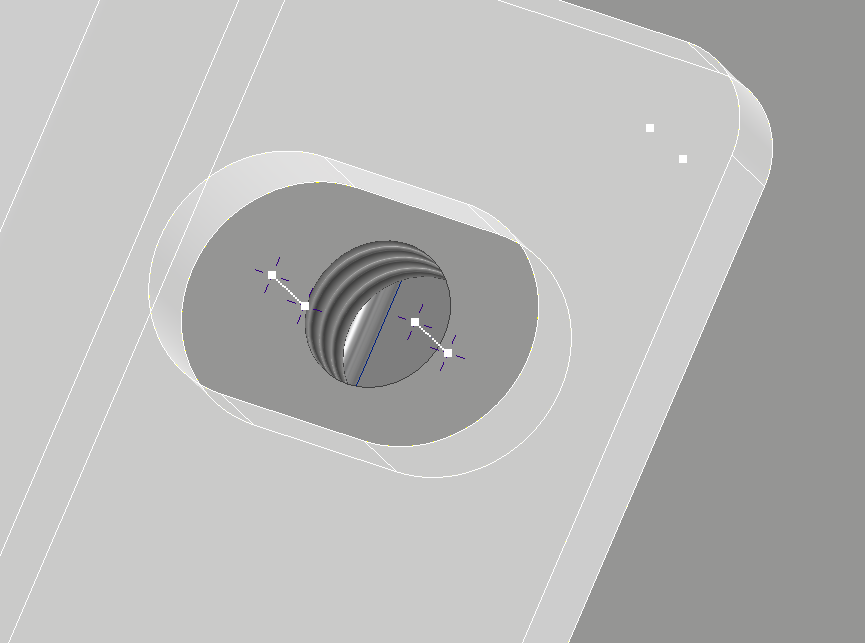

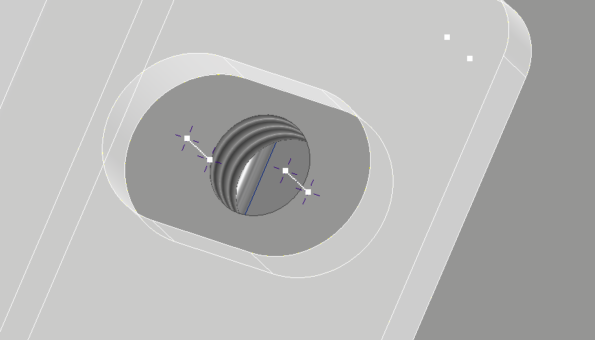

플레인 또는 축을 만들어서 하는방법 이외에 a부품 슬롯중심과 b부품 원 중심을 일치시키게 하는 방법이 있을까요?

inventor구속어셈블리인벤터조립도
  • 0
  • 2 2 답변
  • 460 조회
공유
  • Facebook

    관련 있는 질문들

    • 인벤터 dwg 내보내기 은선이 실선으로 표시됩니다
    • 인벤터에서 문자돌출시 테이퍼 적용
    • 인벤터에서 리듀싱 엘보를 어떻게 만들수 있을까요?
    • 인벤터 상위버전에서 그린것 하위버전에서

    답변을 남겨주세요
    응답 취소

    답변을 등록하기 위해서는 로그인이 필요합니다.

    비밀번호를 잊으셨나요?

    아직 계정이 없으신가요? 회원가입 하기

    2 답변

    • 작성 순
    • 최신 순
    • 공감 순
    1. 또빼로 Lv.10
      2022-11-01T10:44:29+09:00답변 등록 답변 등록 일시 2022-11-01 10:44 am

      장공 스케치에서 탭 구멍과 일치할 중심 부분에 참조선으로 스케치 형상을 작성한 후 스케치를 종료합니다.

      스케치 가시성을 켠 후 '작업점' 피쳐를 해당 위치에 생성한 후 스케치 가시성을 끕니다.

      조립 환경에서 조립 구속조건 메이트&메이트로 조립합니다.



      • 1
      • 댓글 달기
      • 공유
        공유
        • 공유 Facebook
        • 공유 Twitter
    2. 탱탱LV탱구 Lv.0
      2022-11-23T10:13:25+09:00답변 등록 답변 등록 일시 2022-11-23 10:13 am

      1. 장공 센터 기준으로 수직교차하는 작업평면 2개를 생성하고 그 작업평면을 기준으로 작업축을 생성하시는 방법.
      2. 일반 구멍 작업 후 작업 축 생성 이후 장공 스케치 후 장공 생성하는 방법도 있습니다.

      • 0
      • 댓글 달기
      • 공유
        공유
        • 공유 Facebook
        • 공유 Twitter
