김태영Lv.1 등록일: 2022-11-072022-11-07T21:32:57+09:00 2022-11-07T21:32:57+09:00카테고리: AutoCAD & CADian 길이 질문 해도 될까요? 이 뜻이 이 뜻이라고 이해하면 되는 걸까요? 공유 Facebook 관련 있는 질문들 cad에서 기준점 복사 후 다른 파일에 붙여넣기 시 블록참조객체의 길이가 줄어들어있어요 캐드에서 복사해서 방향 옮길때 다른방향으로 가요. 캐드에서 복사해서 방향 옮길때 다른방향으로 가요. FAQ 51을 참조 하라는데 FAQ가 어디에 있나요?? 답변을 남겨주세요응답 취소답변을 등록하기 위해서는 로그인이 필요합니다. 아이디 또는 이메일* 비밀번호* 아이디 기억 비밀번호를 잊으셨나요? 8 답변 작성 순 최신 순 공감 순 하빠2 Lv.13 2022-11-08T07:39:32+09:00답변 등록 답변 등록 일시 2022-11-08 7:39 am 축경 35맞고 표시한건 묻힘키용 홈이며 도표 편람보면 35파이에는 10×8 적용해야할듯 김태영 Lv.1 2022-11-08T19:38:09+09:00에게 댓글을 달았습니다. 답변 등록 일시 2022-11-08 7:38 pm 책에서는 키홈의 폭은 10mm 높이는 3.3mm 이다 라고 적혀 있었어요. 그래서 중심축에서 키홈의 높이는 35/2 + 3.3 이래요 하빠2 Lv.13 2022-11-09T13:19:37+09:00에게 댓글을 달았습니다. 답변 등록 일시 2022-11-09 1:19 pm 당연히 키 규격이 10*8이고 도표편람 보면 10*8 홈 가공 치수가 나오는데 홈가공이 3.3이므로 35/2+3.3 하시면 됩니다 캐드배우는공대생 Lv.0 2022-11-09T13:38:20+09:00에게 댓글을 달았습니다. 답변 등록 일시 2022-11-09 1:38 pm 감사합니다!! 캐드배우는공대생 Lv.0 2022-11-09T16:23:33+09:00에게 댓글을 달았습니다. 답변 등록 일시 2022-11-09 4:23 pm 혹시 실례가 안되면 맨 위 그림에 있는 키 홈에 있는 작은 틈의 두께는 몇인지 여쭤봐도 될까요? 하빠2 Lv.13 2022-11-09T17:35:17+09:00에게 댓글을 달았습니다. 답변 등록 일시 2022-11-09 5:35 pm (수정됨) 키홈위에 틈의 두께가 뭘 말하는지 ? 보스 외경 ? 제시된게 35 120 외엔 치수가 나와 있는게 없어서… 키홈 관련해서는 편람 참고하시고 편람 없으시면 https://kr.misumi-ec.com/pdf/tech/mech/1619.pdf 김태영 Lv.1 2022-11-09T17:36:42+09:00에게 댓글을 달았습니다. 답변 등록 일시 2022-11-09 5:36 pm 그림 새로 추가했습니다 김태영 Lv.1 2022-11-09T17:40:41+09:00에게 댓글을 달았습니다. 답변 등록 일시 2022-11-09 5:40 pm 감사합니다!

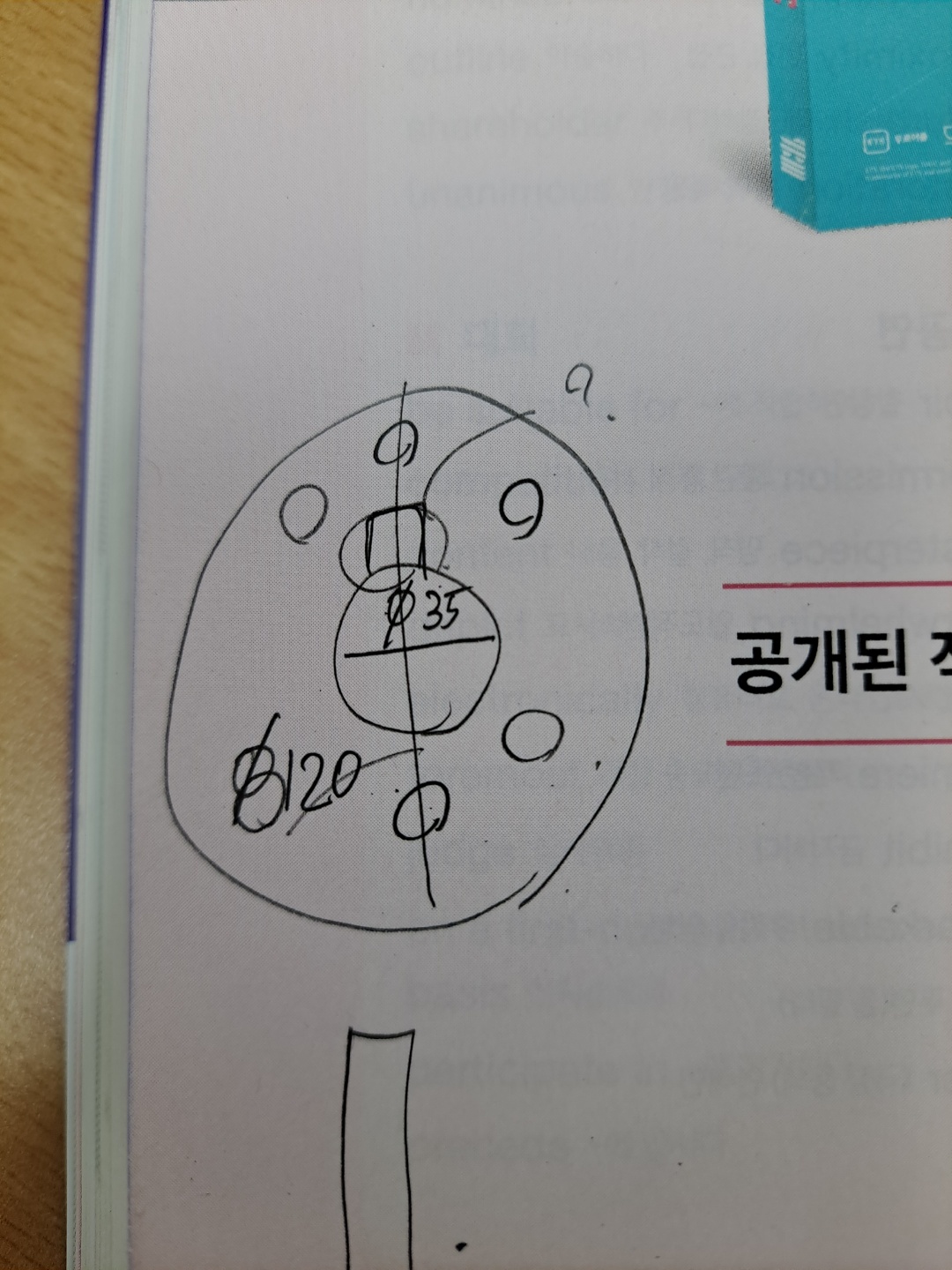

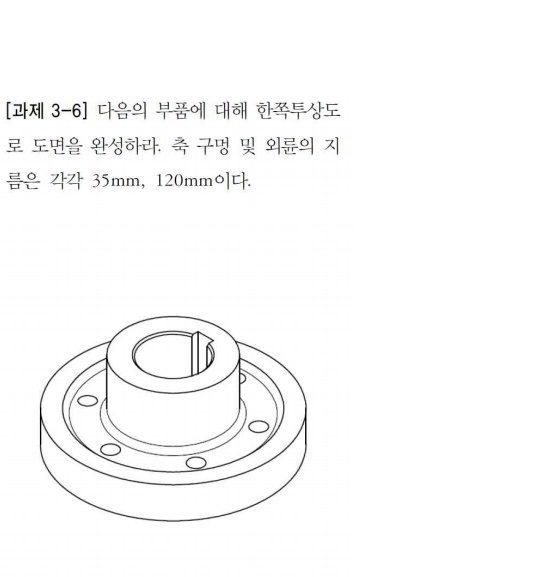

축경 35맞고
표시한건 묻힘키용 홈이며
도표 편람보면 35파이에는 10×8 적용해야할듯
책에서는 키홈의 폭은 10mm 높이는 3.3mm 이다 라고 적혀 있었어요. 그래서 중심축에서 키홈의 높이는 35/2 + 3.3 이래요
당연히 키 규격이 10*8이고
도표편람 보면 10*8 홈 가공 치수가 나오는데
홈가공이 3.3이므로 35/2+3.3 하시면 됩니다
감사합니다!!

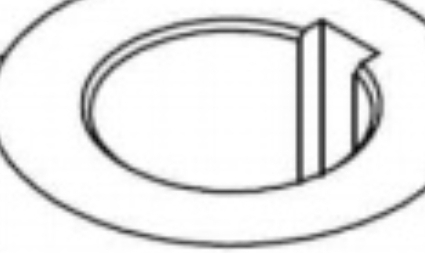

혹시 실례가 안되면 맨 위 그림에 있는 키 홈에 있는 작은 틈의 두께는 몇인지 여쭤봐도 될까요?
키홈위에 틈의 두께가 뭘 말하는지 ?
보스 외경 ?
제시된게 35 120 외엔 치수가 나와 있는게 없어서…
키홈 관련해서는 편람 참고하시고
편람 없으시면
https://kr.misumi-ec.com/pdf/tech/mech/1619.pdf
그림 새로 추가했습니다
감사합니다!
