그리는 방법 차이인데요,

보통 그럴때는 회전 피쳐 대신 탱크 중심면에서 면을 OFFSET 시킨다음

원형 형상을 돌출시켜서 면까지 돌출로 진행하시면 면에 깔끔하게 붙습니다.

플랜지 형상때문에 회전으로 하신거 같은데, 파이프 먼저 뽑은다음 플랜지 별도로 그려주시면됩니다.

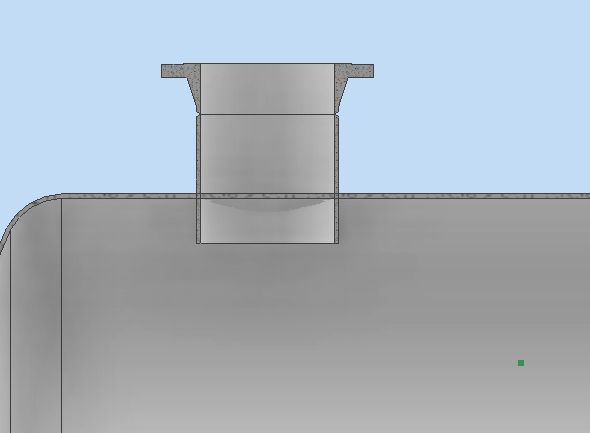

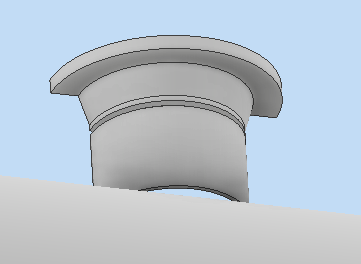

다른방법으로는 첫번째 사진처럼 회전 피쳐 작성하신다음(기왕이면 쉘 안쪽으로 길이 여유있게 뽑는게 연산오류가 발생하지 않습니다.)

회전시킨 파이프 수직방향(그러니까 탱크 윗면에서겠죠)에 스케치 추가로해서

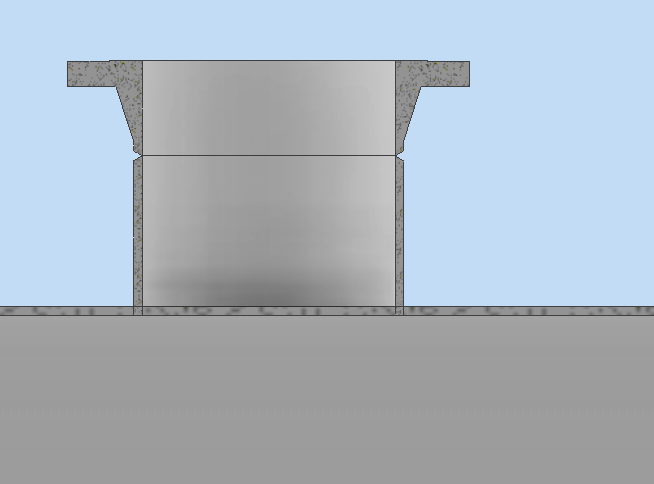

안으로 들어간 부분을 탱크내경에 맞춰서 원을 그려서 잘라내시면 됩니다.

(또는 모델링 프로그램에 따라 다른데 부울 연산으로 잘라낸다음 내측 피쳐를 삭제하는 방법도 있긴합니다. 근데 그냥 원 그려서 잘라내는게 더 편합니다.)

확실한것은 어떤 방법을 쓰든 회전 한방으로는 완성되지 않아요.

면까지 돌출 후 플랜지 VS 회전피쳐 작성 후 원형으로 잘라내기 형상을 봐서 그때 그때 작업하기 더 편한걸로 하시면 됩니다.
