지워버리기도 했고.. 보내드리기도 방법이 애매하고 해서 사진으로 대체합니다.

사각박스 모서리 부분 제외하고 나머지 그리시는 방법은 아실겁니다.

플랜지로 접어도되고 판금템플릿에서 모깎기 주고 쉘처리한다음 네 귀퉁이 자르고

A-SIDE 정의만 해주면 전개가 가능한 형상이 되니까요.

이건 그 다음부분입니다.

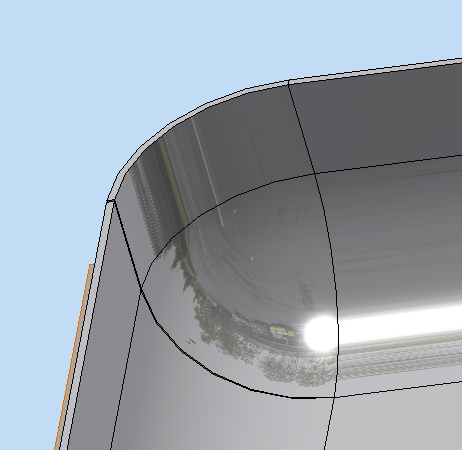

그렇게 하고나면 코너부분에 1/8구모양을 그려줘야 하는데 스케치가 잘못되어서 안되실겁니다.

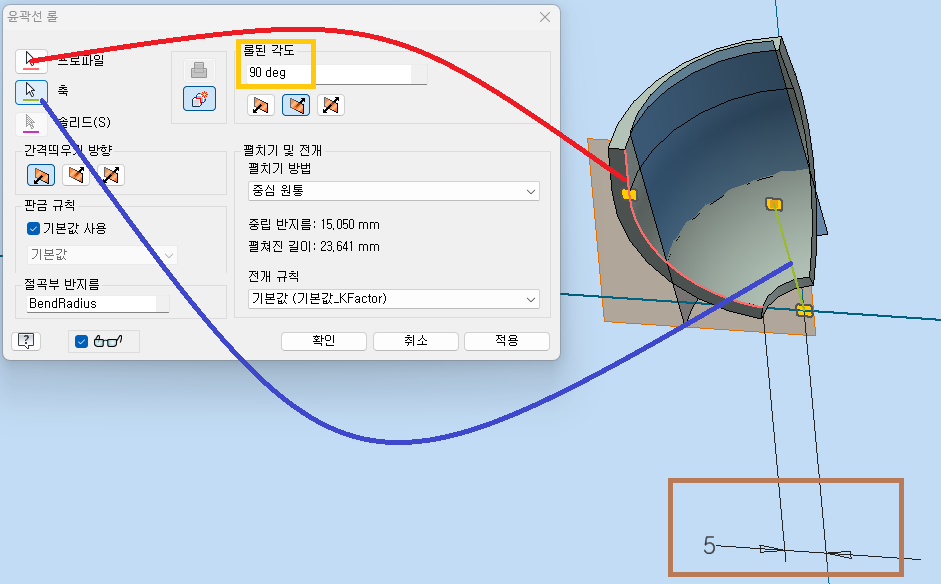

위 그림에 자세히 보시면 아래쪽에 5라고 된 치수 보이시죠?

호가 축과 만나면 안됩니다. 잘보이시라고 5를 줬는데 실제로는 소수점을 주시면 됩니다.

그렇게 호와 축을 하나의 스케치에 그리신 다음

호와, 축 각각 클릭해주고 채울 각도를 입력하면 위처럼 형성됩니다.

그런데 말씀 드렸다시피 저렇게 만들어봐야 실제로 사용해야 할 전개도면과달라서

힘들게 그릴바에는 그냥 전체 쉘줘서 그릴 것 같습니다.

그나저나 댓글에는 그림첨부가되는데 대댓글에는 안되서 불편하군요.
