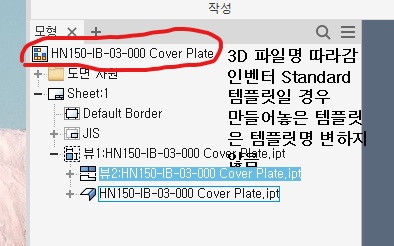

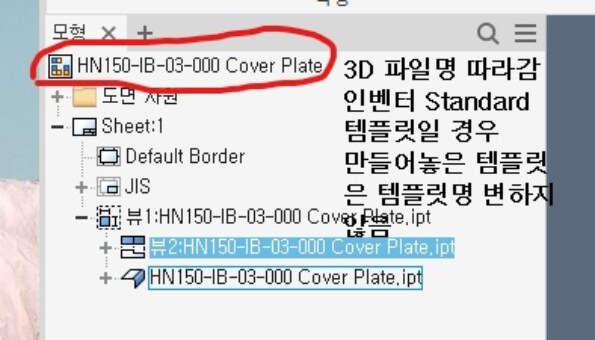

인벤터 3D 작업을 마치고 2D 화 하기 위하여 회사 템플릿을 사용하면 그림과같이 도명 이 파일명을 따라가야 하는데 따라가지 않고 템플릿명 이 바뀌지 않습니다.
인벤터 자체의 Standard 템플릿을 사용하면 그림처럼 자동으로 불러온 파일면이 도명으로 올라가는데 만들어 놓은 템플릿이 어디가 잘못된 것인지 해결할 수 있는 고수분 계신가요?
반잔Lv.0
인벤터 템플릿 설정 문의 합니다
공유
1. 회사 템플릿 파일을 연다.
2. 다른 이름으로 저장 -> 템플릿 만들기 저장.(인벤터 자체의 Standard 템플릿 옆에 같이 저장한다.)
3. 새 파일 열기 -> 회사 템플릿선택 열기
4. 그 다음 작업은 알아서….
이렇게 회사 템플릿 파일을 만들어 사용하나요?
그렇지요? 회사템플릿을 사용하면 도명 이 파일명을 안따라간다는 문제지요
템플릿 이야 당연히 탬플릿 저장 으로 해야지 안그러면 안나오지요
매개변수를 잘못 고르시거나
가져오신 매개변수가 사용자 정의 매개변수라서 자동업데이트가 안된 상태에서
가져왔기 때문입니다.
부품번호는 ipt저장할때 기본으로 파일명에 연동되어 저장되고 수정이 불가능한 속성이므로 이렇게 고정된값을 가지는 기본속성에 링크하셔야 정상 동작합니다.
혹은 사용자 속성에 연결하시고 매번 속성정의를 업데이트 하거나 트리거를 걸어서 자동으로 반영되게 해주셔야 이상없이 연결될것입니다.
말씀해 주신 것은 시트 내의 품번 을 이야기 하는 것이라 사용자정의 에서 해결하면 되는데 내가 한 말은 그게 아니구요, 그림에서 처럼 인벤터 자체의 기본 템플릿 은 3D 파일을 불러오면 자동으로 모형탭 안에 이름이 그 팡닐명 을 따라가는것이고, 만들어 놓은 템플릿은 그 파일명을 따라가지 않고 템플릿에 붙여 놓은 파일명 그대로 간다는 것이지요~ 이걸 스탠다드 템플릿 처럼 자동으로 모형탭 아래의 이름이 3D 파일 명을 따라가게 하고 싶다는 거지요~ 그래야 3D 파일을 2D 로 전사 하고 저장할 때 같은 이름으로 저장되는 거지요. 그게 아니면 다시 2D 파일 이름을 3D 파일 이름으로 바꾸어 주어야 한다는 불편함이 있는 거고, 혹시 모를 파일명 찻기 를 하거나 3D 를 열고 2D 를 불러오기 할 때 링크 가 깨졌거나 할 때 파일을 찻기 쉽게 하는거 이니까.. 어떻게 하면 3D 파일명을 그대로 IDW 파일로 변환 했을 때 그 파일명 을 그대로 따라가게 하느냐 가 질문 인 거지요
무슨상황인지 이제 이해했습니다.
여기 댓글로 다니까 그림 첨부가 안되네요 밑에 추가로 적을게요
댓글 주신것에 대댓글로 다니까 그림첨부가 안되어서 댓글 새로 적습니다.
템플릿을 만드시는 과정에서 고의적이든 다른 이유였든
지금 네모친 부분을 한번 건드리신거 같습니다.
그래서 이름이 자동으로 업데이트 되지않고 수동으로 기입하셨던 이름으로 오버라이드 된 상태입니다.
저부분을 수동으로 고친 상태에서 템플릿으로 저장하면 뷰를 새로 넣어도 업데이트가 안됩니다.
모델트리에서도 종종해보셨을거같은데(파일명만 바꾼채로 바꾸기로 다른파일로 바꾸면 가끔 이름이 업데이트 안되는경우 있죠?)
그때도 모델트리에서 저부분 클릭해서 모두 다 지우고 엔터 치시면 현재이름으로 바뀌잖아요.
그것과 동일합니다. 지금 템플릿에서 뷰 생성하시고 저부분 클릭해서 내용 다 지우고 엔터쳐보시겠어요? 아마 원하시는대로 파일명과 동일하게 입력될겁니다.
그럼 이걸 매번하기 귀찮잖아요. 템플릿에서 그걸 똑같이 해주시면됩니다.
만드신 템플릿으로 빈 2D도면을 하나 열구요
네모친 제목부분을 더블클릭해서 편집모드로 들어갑니다.
이상태에서 DELETE누르고 엔터치시면 도면10 (번호는 열린도면 수에 따라 다르겠죠)이런식으로 디폴트값으로 바뀔겁니다. 절대로 아무값도 입력하시면 안되고 자동으로 입력되게 놔두셔야합니다.
이걸 템플릿으로 사본 저장하시면 문제가 해결 되실겁니다.
