제품 모델링후 간섭구간 확인중입니다.
상대물에 장공을 작업했고
측면의 핀이 장공에 삽입되는 형상입니다.
제품을 움직였을때 장공 내부가 핀의 외형을 타고가여하는데
장공의 중심선에 구속이 물리고 뱅글뱅글 돌기만합니다.
선배님들의 자문 부탁드립니다.
비밀번호를 잊으셨나요? 비밀번호를 재설정하려면 이메일 주소를 입력해주세요.
해당 질문을 신고하는 이유를 간단히 입력해주세요.
해당 답변을 신고하는 이유를 간단히 입력해주세요.
해당 유저를 신고하는 이유를 간단히 입력해주세요.
도면을 봐야 확실히 알 수 있습니다.
질문을 보고 짐작하기로는 핀이 회전을 한다면 핀 구속을 2개만 줘서 그렀습니다.
그리고 장공 중심과 핀 중심으로 구속을 잡은듯 합니다.
3d는 파트 각기 3면이 기본적으로 있습니다. XZ, YZ, XY
3면중 한면으로 핀 구속을 잡으면 핀이 회전을 못합니다.
그리고 장공은 중심을 잡아도 되지만 장공 한쪽면과 핀 외경을 탄젠트로 잡아도 됩니다.
실세계 에서는 장공 한쪽면과 핀 외경을 타고 움직임이 발생하겠죠?

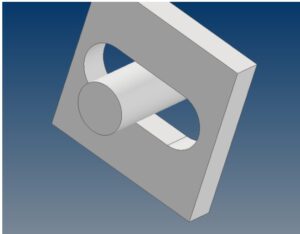

이런형상입니다.
핀이 장공의 내부서만 움직일 구속을 걸지못해서요
중심센타만 잡자니 회전만하고 좌우 움직임이 없고
면과 면으로 구속을 잡자니 장공 외부로 벗어나버리고
고수님들의 도움 바랍니다.
인벤터 버전 2020 입니다.
조립 도면 EX1 ~ EX3 3종류로 조립을 하였어요.
슬라이드는 구속은 여러가지 더 있지만 3종류만 했어요.
구속은 PIN과 꼭 해야되나요?
PIN에 구속하여 슬라이드 하는 방식과 장공 거리만큼 슬라이드 방식 여러가지 방식이 있어요.
설계자가 편한 방법으로 구속을 하면 될듯합니다.
PIN_SLOT
이렇게 쉽게 해결될것을
복잡하게만 했어요
너무나도 감사합니다.
