안녕하세요 전 캐드(cad)를 배우고 있는 대학생입니다
다름이 아니라 creo에서 육각형 각 꼭짓점에 필렛 반지름 r3 씩 주려고 하는데

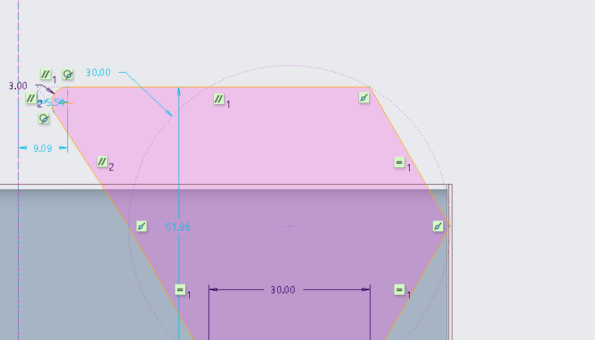

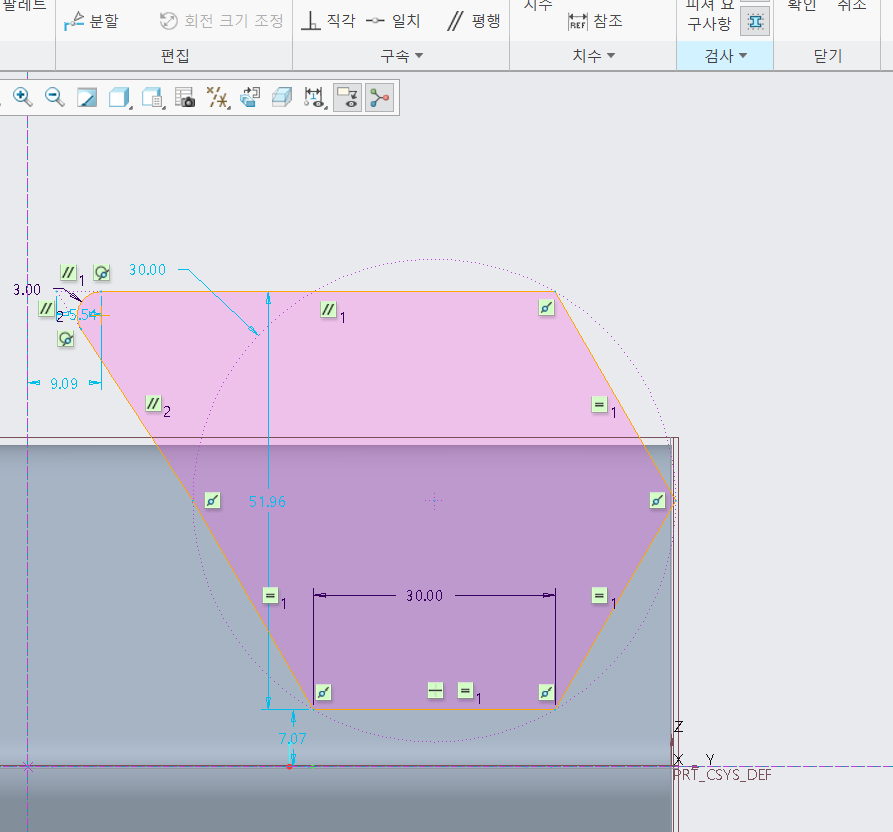

오각형의 꼭짓점에 필렛을 줄 때마다 밑에 사진처럼 육각형의 형태가 무너지네요..
어떻게 해야 형태가 무너지지 않고 필렛을 잘 적용시킬 수 있나요?

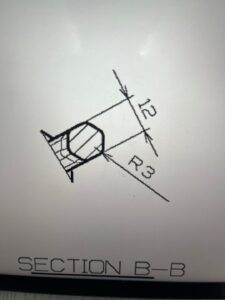

제가 만드려고 하는 형태는 첫번째 그림입니다
공유
비밀번호를 잊으셨나요? 비밀번호를 재설정하려면 이메일 주소를 입력해주세요.
해당 질문을 신고하는 이유를 간단히 입력해주세요.
해당 답변을 신고하는 이유를 간단히 입력해주세요.
해당 유저를 신고하는 이유를 간단히 입력해주세요.
안녕하세요 고서치입니다! 😎
검색을 기반으로 답변 드리다 보니 정확한 답변이 되지 않는 점 양해 부탁 드려요!
질문해주신 필렛(Fillet) 기능이 다른 프로그램에서는 각 도형의 꼭짓점이 아닌,
모서리와 모서리에 적용하는 방식이 일반적인 것으로 확인되네요!
꼭짓점이 아닌 모서리에 필렛 기능을 적용해보는 것은 어떨까요~? 😊
우선 각진 육각형으로 Extrude 후 Fillet을 주세요.
