안녕하세요
처음으로 질문 하는데 설레이네요 ㅎㅎ

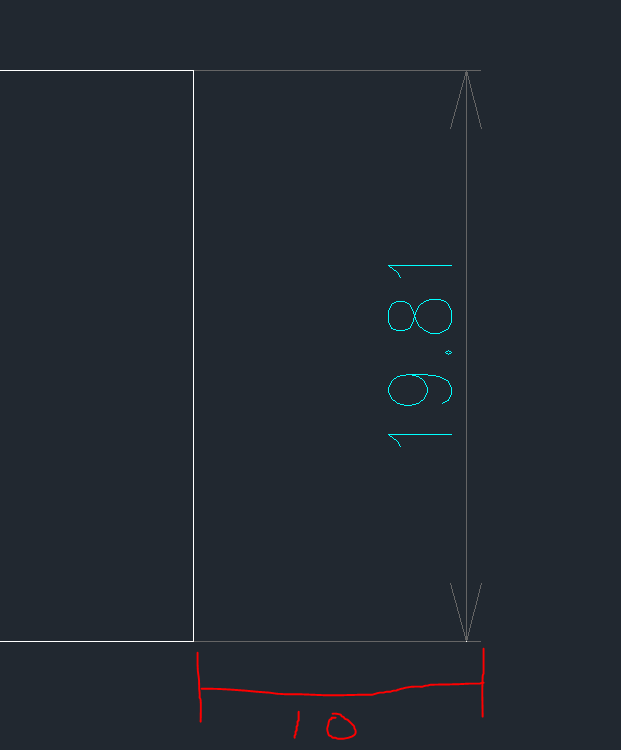

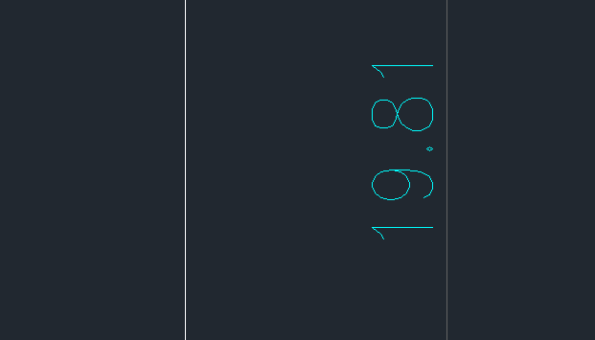

다름은 아니고 그림과 같이 치수 기입시 양끝을 지정 해주고 치수선의 위치가 10mm 로 입력을 하면 거리가 정확하게 10mm게 아니고 9.94 / 9.91 이런식으로 정확한 거리가 안나오드라고요
화살표 끝도 아니고 보조선 끝도 아니고…..몇일째 머리만 싸매다가 결국 질문 드립니다…
이직을 했는데 치수선 간격을 일정하게 7mm 로 맞쳐달라는 요청이 있어서 이렇게 질문드립니다.
꼭좀 답변 부탁드립니다.
조금 번거롭긴 하지만 그리드 기능이랑 스냅 기능을 설정해 놓고 사용 하면 될듯 합니다.
오토캐드에서 거리는 마지막으로 입력한 점에서 현재 마우스 커서의 방향으로 측정, 입력합니다.
치수선의 위치를 지정할 때에도 마찬가지로, 마지막으로 클릭한 지점. 그러니까 두 번째 치수 보조선의 원점에서부터 현재 마우스 커서의 위치 방향으로 입력한 거리만큼 떨어진 점의 좌표가 입력됩니다.
고로, 보조선을 미리 그려두고 객체 스냅을 사용하는게 가장 쉬운 방법입니다.
