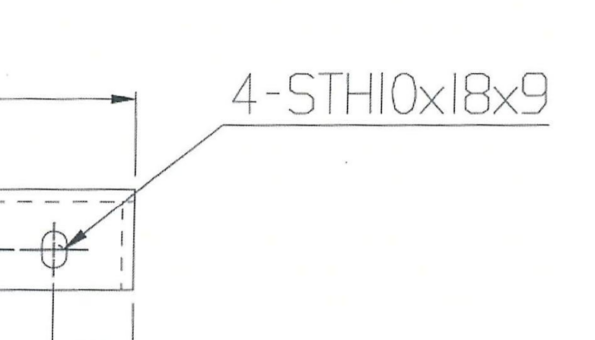

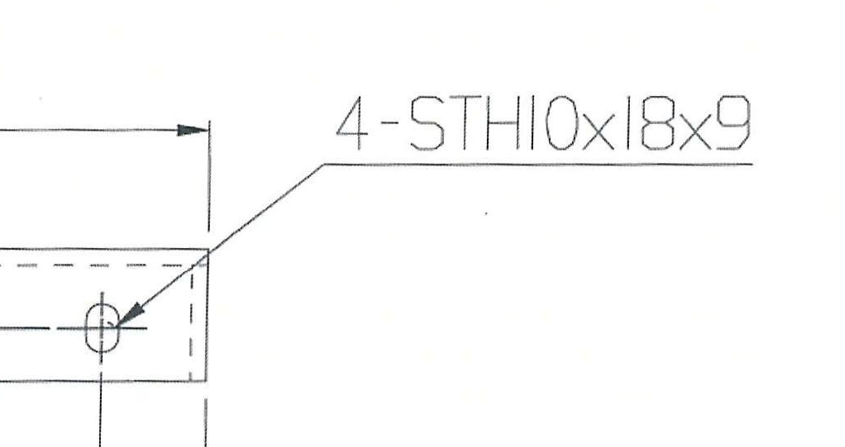

75 x 75, 9T 앵글입니다.
STH 10 X 18 X 9
이렇게 슬롯트 홀 작업을 하라고 나와있는데
이거 대체 어떻게 이해해야 하는 걸까요^^;;;
슬롯트 홀 이런 표기 방법은 또 처음이네요 ㄷㄷㄷ
공유
비밀번호를 잊으셨나요? 비밀번호를 재설정하려면 이메일 주소를 입력해주세요.
해당 질문을 신고하는 이유를 간단히 입력해주세요.
해당 답변을 신고하는 이유를 간단히 입력해주세요.
해당 유저를 신고하는 이유를 간단히 입력해주세요.
앵글 두께 9mm
STH 10(폭) X 18(길이) X 9(깊이, 관통)
아닐까요?
저도 윗분 말씀에 동의 합니다.
직관적으로 봤을때는 그게 맞습니다.
근데 좀 고약하게 그려놨네요.
캐드에 붙여넣고 스케일 맞춰봐도 가로세로 비율이 전혀 안맞습니다.
대충 그려놓고 지시선으로 떼운거네요.
사실 슬로트홀이라는것 자체에서 어느정도 틀려도 조립상 문제는 없겠지만 그린사람에게 확인은 받아보시는게 안전 할 거 같습니다.
