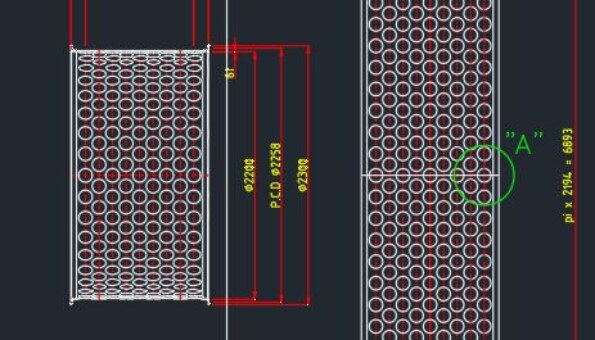

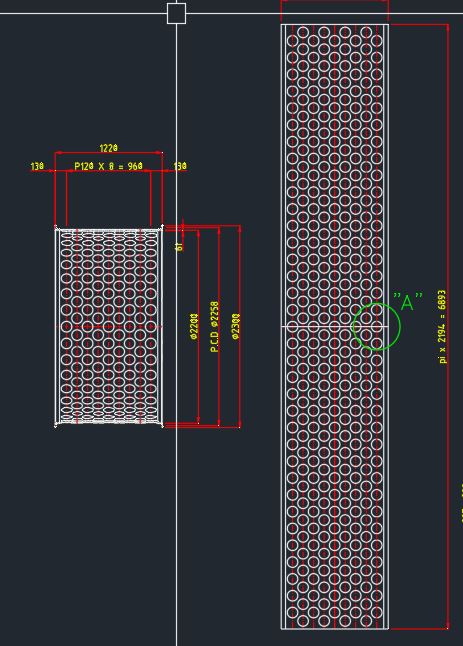

1220 x 6893 x 6t 철판에 120파이로 타공을 한후 원형밴딩을 한 도면입니다.
원형밴딩후(왼쪽사진) 정면도 작성시 원 및 타원을 그려볼려하는데 어떻게 접근해야하는지 감이안잡혀서 질문남깁니다.
고수님들 가르침좀 부탁드리겠습니다!
비밀번호를 잊으셨나요? 비밀번호를 재설정하려면 이메일 주소를 입력해주세요.
해당 질문을 신고하는 이유를 간단히 입력해주세요.
해당 답변을 신고하는 이유를 간단히 입력해주세요.
해당 유저를 신고하는 이유를 간단히 입력해주세요.
3D를 배우는게 빠를듯………………..
선배님의 고견에 감사드립니다. 3d 툴도 조금씩 배워나가야겠습니다 훨씬 작업효율이 좋아질것같네요
원리를 이해하는데는 3d 보다는 2d죠.
타원 크기도 모두 다르며, 타원 중심으로 위 아래가 다릅니다.(가운데 타원은 위 아래 동일하며 나머지 타원은 위 아래 다름.
1. 2200파이에 타공원에 대한 원주율 계산 하고 각도 까지 계산하고, 타공원 간격에 대한 원주욜 계산 각도계산 해서 (또는 타공 수량만큼 array) 그럼 우측 도면 완성.
2. 그러고 나서 우측 도면에서 정명도로 수평으로 선을 그려줌 (타공 중심, 타공 아래, 타동 위)

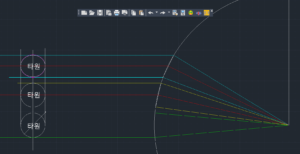

3. 정명도에서 타공 중심에서 반지름 만큼 수직으로 선을 좌우로 그려주고 타원을 그리줌.
