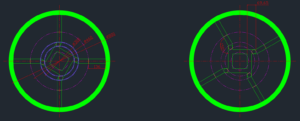

캐드 초보인데 이거 간단하니까 그려 보래서 평면도는 몇 분 안 돼 그렸던 것 같습니다. 그래서 저도 그렇고, 시킨 사장님도 그렇고 안심했던 것 같아요. 그게 저번 주 금요일 마칠 때쯤이었어요. 그런데 정면도를 그리려니 도무지 모르겠어서 그렸다 지우고 그렸다 지우고 하다 월요일 다 보냈습니다. 사장님도 대실망하셨고요. 이게 각도가 위에서 한번 꼬이다 보니 정면도로 전환할 때 뭐가 숨은선이고 뭐가 외형선인지 분간도 안 되고 헷갈립니다. 겉보기엔 단순한 물건인데 이렇게 복잡하게 그릴 필요가 있는지도 의문이고요. 그래서 이런 거 혹시 이름 아시거나 비슷한 도면 있으면 인터넷에서 예를 찾아 참고할 수 있을 것 같아서 여쭤 봅니다.

또한 그리는 방법에 관한 조언도 주시면 감사하겠습니다.

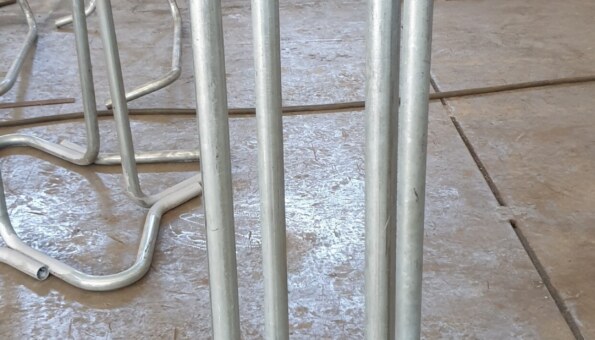

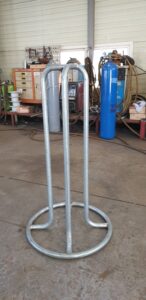

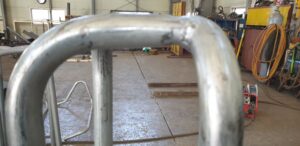

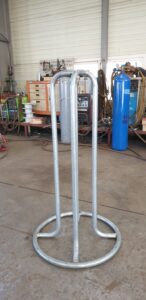

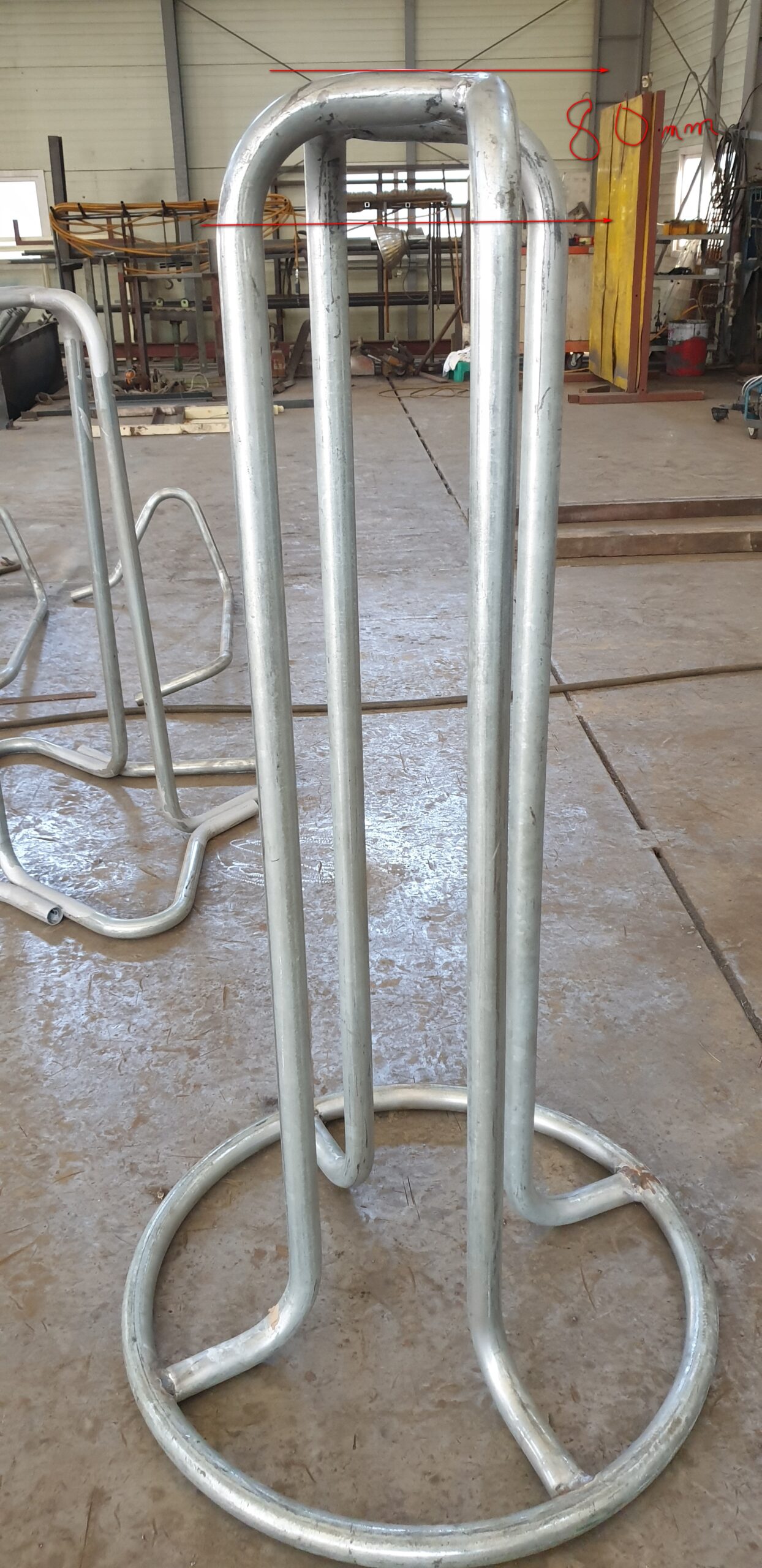

위와 아래에서 굽은 구간은 재량껏 조정할 수 있는 것 같은데 사진 속 제품에서는 80mm로 보고 있고 전체 높이는 1미터, 파이프 지름은 34mm입니다.
