캐드에서 PDF로 plot 하니까 hatch solid에 선들이 생겨요

캐드에서 PDF로 plot 하니까 hatch solid에 선들이 생겨요

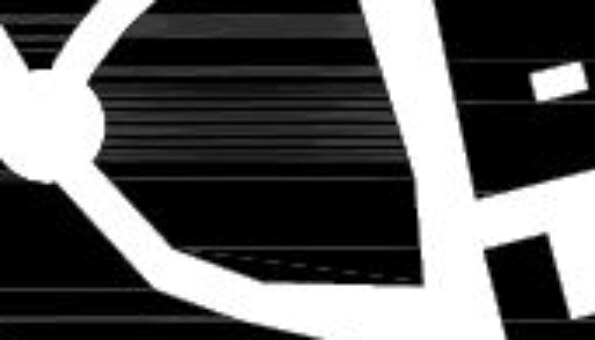

제목 그대로 캐드에서 PDF로 plot 하면 hatch solid에 선이 생깁니다.

HPMAXLINES 값을 1000000 이상도 해봤고

GRAPHICSCONFIG 도 기본값으로 해봤는데 안됩니다.

autocad
공유

    관련 있는 질문들

    답변을 남겨주세요

    답변을 등록하기 위해서는 로그인이 필요합니다.

    아직 계정이 없으신가요?

    1 답변

    1. aalan
    2. Support

      샘플 dwg 파일이 있다면 더 정확한 검토가 가능합니다.
      plot 창에서 우측의 음영인쇄 옵션을 “표시된것처럼”으로 변경 후 재시도해보시기 바랍니다.
      해치가 일반 ANSI31 패턴의 축척을 낮춰서 조밀하게 작성하셨다면, solid 해치로 변경해보는것도 하나의 방법이 될 것같습니다.
