사회 초년생 캐린입니다
항상 MPL(다중플롯)으로 PDF를 뜨다보니 신경을 안썼는데
QQ(플롯)으로 할 때는
A3 300 기준

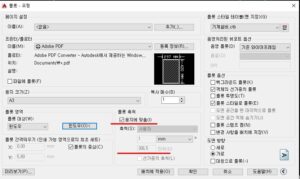

QQ(플롯) – > 용지에 맞춤 체크 – > 윈도우-> 축적단위 306.5 -> 용지에 맞춤 해지 – 축적단위 300 으로 출력을 하던데 왜 이렇게 하는건가요?
도곽 스케일이 300이면 윈도우로 용지에 맞춤 해도 306.5가 아니라 300이 나와야하는거 아닌지 궁금합니다
비밀번호를 잊으셨나요? 비밀번호를 재설정하려면 이메일 주소를 입력해주세요.
해당 질문을 신고하는 이유를 간단히 입력해주세요.
해당 답변을 신고하는 이유를 간단히 입력해주세요.
해당 유저를 신고하는 이유를 간단히 입력해주세요.
[도곽]이란게 아마도 블록을 의미하는 거겠죠.
오토캐드에는 [도곽]이란게 없습니다. 사용자들이 임의로 도면 틀을 그려두고, 그걸 도곽이라고 부르는 것일 뿐이죠. 때문에 크기를 출력할 용지와 비슷하게 만들었을 뿐, 다른 블록들과 다른게 조금도 없죠. [도곽 스케일이 300]이란 것도 사용자가 임의로 정한 것일 뿐, 출력에 영향을 미치는 건 없어요.
오토캐드의 모형 작업 공간은 가상의 공간이죠. 이걸 실제 물리 공간인 종이 위로 옮기려면 크기를 조절하기 위해 일정 배율을 설정하게 되고, 이를 [축척]이라고 합니다.
[용지에 맞춤]은 이 과정을 컴퓨터가 자동으로 수행하는 옵션입니다. [플롯 영역]에서 설정한 부분을 설정한 [프린터/플로터]의 설정한 [용지 크기]에 저장되어 있는 [인쇄 가능 영역]으로 딱 맞게 컴퓨터가 옮겨주는 거에요.
때문에 [도곽 스케일이 300이면 윈도우로 용지에 맞춤 해도 306.5가 아니라 300이 나와야]라는 조건에 정확히 맞아 떨어지려면, 도곽이라고 지칭한 블록의 크기가 설정한 용지의 인쇄 가능 영역 크기의 정확히 300배 크기여야 합니다.
여기에서 [인쇄 가능 영역]이란, 설정한 용지에서 상하좌우로 설정된 공백을 제외한 영역을 의미하고, 각 [플로터/프린터]에 설정되어 있는 용지마다 설정할 수 있습니다. 이 개념은 오토캐드 뿐만 아니라 OS 및 인쇄 기능을 지원하는 거의 모든 소프트웨어에서 사용해요. MS word에서 새 문서를 만들면 네 귀퉁이에 ㄱㄴ처럼 생긴 꺾쇠가 표시되는데, 이게 [인쇄 가능 영역]을 표시하기 위한거고, MS Word에서는 이를 [여백]이라고 하죠.
[용지에 맞춤 체크 – > 윈도우-> 축적단위 306.5 -> 용지에 맞춤 해지 – 축적단위 300] 이렇게 설정하는 이유는, 사용자가 선택한 도곽의 정확한 크기를 모르기 때문입니다. 100, 300 등으로 정확한 축척을 사용해 출력해야 하는데, 선택한 블록의 크기가 인쇄 가능 영역의 100배인지, 300배인지를 모르죠. [도곽]이라고 부르는 블록조차 규격화 되어 있지 않고, 그때그때 필요에 따라 편집해가며 쓰니까요. 거래하는 협력사마다, 수행하는 프로젝트마다 그때그때 대충 만들어 사용해서 그런겁니다. 그래서 [용지에 맞춤]을 선택해서 대략적인 크기를 확인하고, 정확한 크기로 수정하는 거죠. 정확한 배율을 알고 있으면, [용지에 맞춤]을 사용하지 않고 바로 배율을 입력해도 됩니다.
