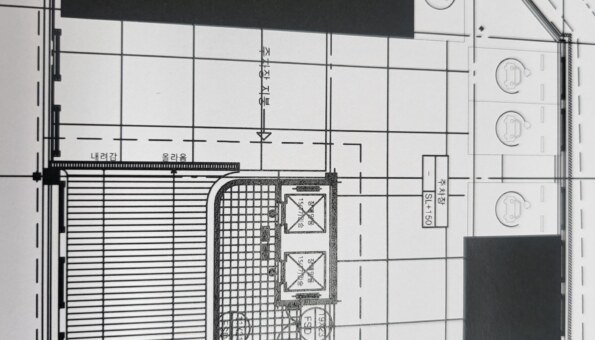

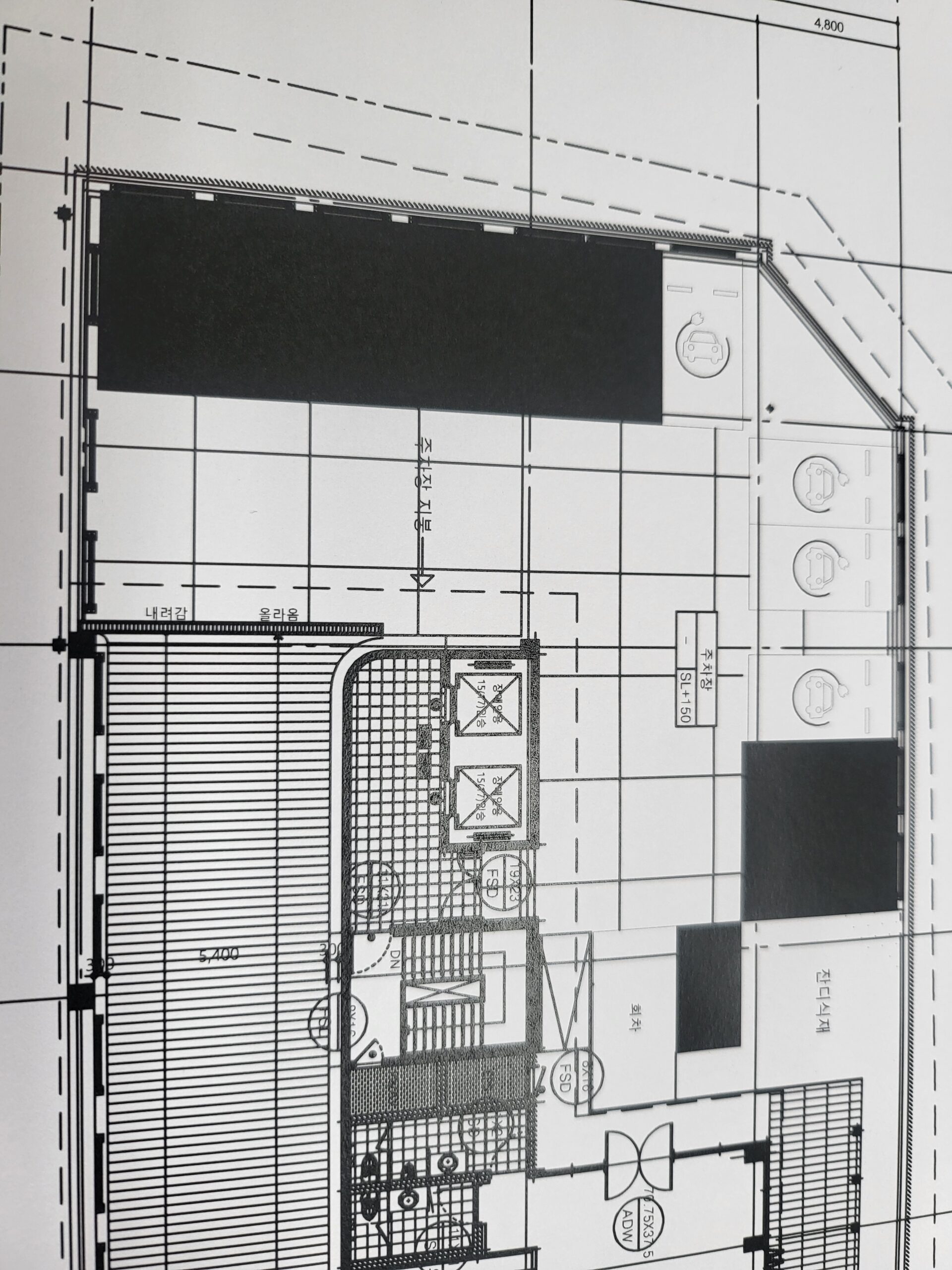

강석주Lv.0 등록일: 2023-03-222023-03-22T15:04:38+09:00 2023-03-22T15:04:38+09:00카테고리: AutoCAD & CADian 캐드 출력 안녕하세요 고수님,,ㅜㅜ 출력 했는데 해치부분이 왜 저렇게 출력되는거죠?? 모노크름으로 설정 하고 다른것들도 제대로 설정 했는데요,, 저런식으로 출력되네요.,.. 공유 Facebook 관련 있는 질문들 a4 플롯 리습사용중에 에러가 뜨네요 도와주세요(GSTAR 사용중입니다) 오토캐드 폴리라인 방향 오토캐드 실선이 아닌 선 종류 TRIM 오류 캐드 배치탭에서 마스크기능 질문있습니다. 답변을 남겨주세요응답 취소답변을 등록하기 위해서는 로그인이 필요합니다. 아이디 또는 이메일* 비밀번호* 아이디 기억 비밀번호를 잊으셨나요? 1 답변 작성 순 최신 순 공감 순 김부섭 Lv.0 2023-03-23T09:42:57+09:00답변 등록 답변 등록 일시 2023-03-23 9:42 am 컨트롤 +P 프린트 설정에 PLOT STLYE TABLE에 환경설정 버튼누르신후 사용하신 레이어의 색상값을 확인하시어 COLOR가 블랙으로 되어있다면 레이어 색상이 아닌 블랙값으로 출력이 되십니다. 회색레이어를 사용화셨다면 COLOR8 OR COLOR 250~254의 값중에 본인이 선택한 레이어의 값이 USE OBJECT COLOR로 되어있어야 회색으로 출력이 되실듯합니다
컨트롤 +P 프린트 설정에
PLOT STLYE TABLE에 환경설정 버튼누르신후
사용하신 레이어의 색상값을 확인하시어 COLOR가 블랙으로 되어있다면
레이어 색상이 아닌 블랙값으로 출력이 되십니다.
회색레이어를 사용화셨다면 COLOR8 OR COLOR 250~254의 값중에 본인이
선택한 레이어의 값이 USE OBJECT COLOR로 되어있어야 회색으로 출력이 되실듯합니다
