건축 종사자입니다
ctb는 워낙 많이 써서 대략은 아는데(미리 색상들의 선가중치 값을 조절해서 레이어마다 색상을 지정해주는)
stb는 잘 감이 안잡혀서요

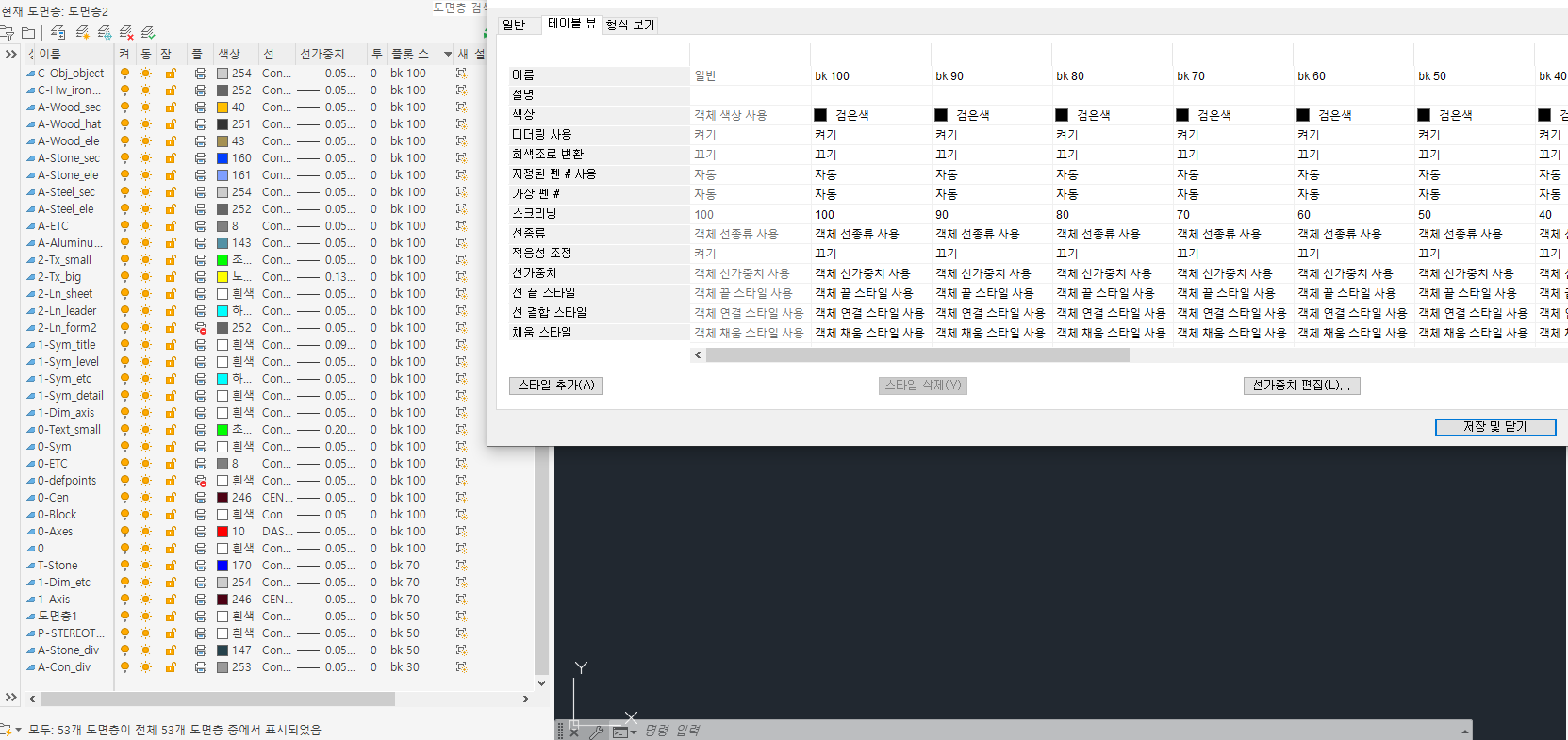

제가 샘플로 가지고있는것은
bk10~100 cor10~100 으로 지정되어있고
스크리닝만 각각 10,20,30,40 이렇게 되어있고
나머지는 객체 사용인데요
이게 곧 도면을 그릴때
1번레이어 를 만들면 색상은 원하는 색상을 지정해주면 되는것이고 레이어 만들때마다 각각 선가중치값과 플롯스타일을 줘야하는건가요?
좀 다시 보면 ctb는 선작업이라면 stb는 후작업(도면을 만드는 중 각각지정)인지
그냥 단순하게 생각 하세요
ctb는 색으로 밖에 안됩니다
레이어 별로 하실려면…stb를 사용하셔야합니다.
stb는 거의 사용을 안할텐데요..
CTB는 화면에 표시되는 색상에 따라 출력 결과물을 제어합니다.
빨간색은 두껍게. 노란색은 점선으로.
이렇게 겉보기 색상으로 출력 결과물을 제어해요.
STB는 또 다른 특성입니다. 화면에 표시되는 것과는 관계없이, 별도로 출력 결과물을 제어합니다.
그래서 STB를 사용하도록 설정된 파일에서는 [도면층 특성 관리자(LAYER, LA)]에 [플롯 스타일]이라는 항목이 추가되고, [특성] 팔레트에는 [플롯 스타일]이란 항목이 활성화되죠. 이 항목은 CTB를 사용하는 파일에서는 [ByColor]로 설정되어 있고 비활성화되어 있어서 수정할 수 없습니다. 그래서 색상에 따라 출력되는 거죠.
STB는 출력 결과물이 화면에 표시되는 것과 관계가 전혀 없으므로, 출력의 미리 보기를 확인하기 전까지 가늠하기가 힘들어요. 그래서 잘 쓰이지 않습니다.
STB에서 사용하는 [플롯 스타일]은 또 하나의 특성이기 때문에 객체별로 제어할 수도 있어요.
그리고 이를 제어하는 [CPLOTSTYLE(현재 플롯 스타일)] 등의 환경 변수도 추가로 사용할 수 있습니다.
CTB를 사용할 것인지 STB를 사용할 것인지는 템플릿에서 제어하며, STB를 CTB로, CTB를 STB로 변환하는 것도 당연히 가능하긴 한데 꽤나 번거롭죠.
