김태영Lv.1 등록일: 2022-11-012022-11-01T22:42:13+09:00 2022-11-01T22:42:13+09:00카테고리: AutoCAD & CADian 길이 해석이 잘 안됩니다 제가 길이에 대한 설명이 잘 이해가 안돼서 그러는데 혹시 그림에 길이 표시 해주실 수 있을까요? autocad 공유 Facebook 관련 있는 질문들 면적 빼기 리습 레이어 관리에 관한 문의입니다. 오토캐드 폴리라인 선종류(LineType) AutoCAD 클래식 모드 적용이 안돼요 답변을 남겨주세요응답 취소답변을 등록하기 위해서는 로그인이 필요합니다. 아이디 또는 이메일* 비밀번호* 아이디 기억 비밀번호를 잊으셨나요? 6 답변 작성 순 최신 순 공감 순 하빠2 Lv.12 2022-11-02T07:20:51+09:00답변 등록 답변 등록 일시 2022-11-02 7:20 am 경사부가 45도 반지름 15 끝에서 30거리로 전체 길이가 45라는 뜻임 수야12 Lv.21 2022-11-02T16:22:53+09:00에게 댓글을 달았습니다. 답변 등록 일시 2022-11-02 4:22 pm 질문 있습니다 보통 이런 도면 길이 기준은 외경기준인가요?? 10t면 내외경 차이가 상당한데 학생들 공부용이라서 그런가 캐드 책들에 나오는 도면예시가 대충인경우가 상당히많네요 돌출부 앞 경사는 나와있지만 뒷 경사부분도 없고 뭐 눈으로 보고 대충그려~인듯. 김태영 Lv.1 2022-11-02T16:28:42+09:00에게 댓글을 달았습니다. 답변 등록 일시 2022-11-02 4:28 pm 과제 질문이 이렇게 적혀져 있습니다 다음의 입체도를 보조투상도를 이용하여 투상도를 완성하라. 단, 경사진 부분의 구멍을 제외하고 나머지 구멍은 관통되어 있다. 블록의 길이x폭x높이=80x40x40mm 이먀 두께는 10mm 경사부분은 45도 이며, 원기둥의 지름은 각각 30, 15이며 총 길이는 45mm 이다. 김태영 Lv.1 2022-11-02T21:17:04+09:00에게 댓글을 달았습니다. 답변 등록 일시 2022-11-02 9:17 pm 원기둥 반지름을 30으로 하고 직선 부분은 총 길이가 45라는 뜻일까요? 하빠2 Lv.12 2022-11-03T07:35:18+09:00에게 댓글을 달았습니다. 답변 등록 일시 2022-11-03 7:35 am 원기둥 반지름 15 직선부분 길이 30 중간에 홀 15파이 백발도인 Lv.31 2022-11-05T08:21:49+09:00답변 등록 답변 등록 일시 2022-11-05 8:21 am (수정됨) 심심해서 한번 그려 보았습니다.
경사부가 45도 반지름 15 끝에서 30거리로 전체 길이가 45라는 뜻임
질문 있습니다 보통 이런 도면 길이 기준은 외경기준인가요??
10t면 내외경 차이가 상당한데 학생들 공부용이라서 그런가 캐드 책들에 나오는 도면예시가 대충인경우가 상당히많네요 돌출부 앞 경사는 나와있지만 뒷 경사부분도 없고 뭐 눈으로 보고 대충그려~인듯.

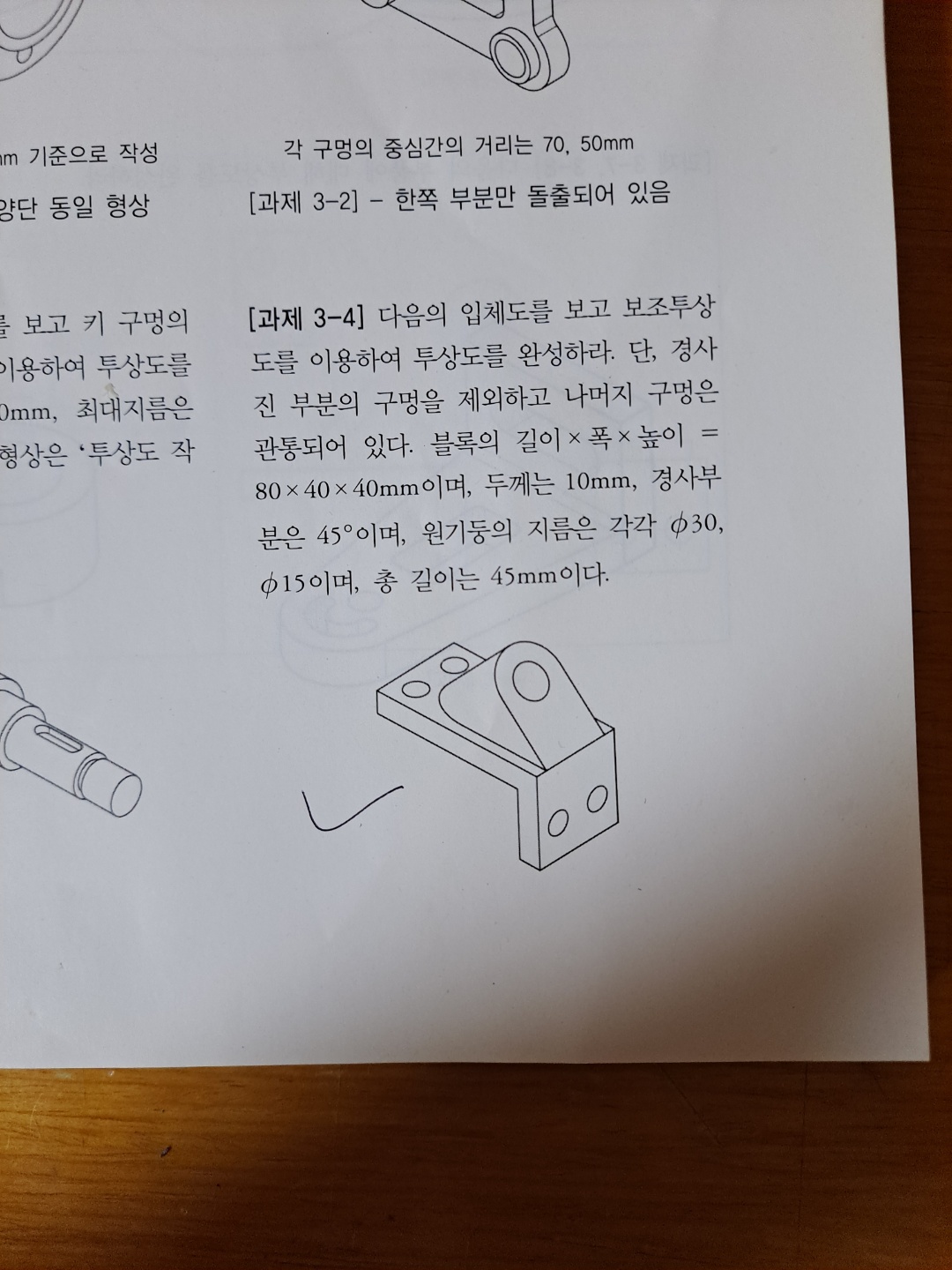

과제 질문이 이렇게 적혀져 있습니다

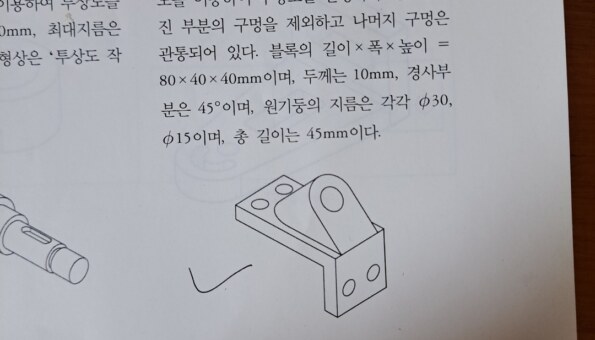

다음의 입체도를 보조투상도를 이용하여 투상도를 완성하라. 단, 경사진 부분의 구멍을 제외하고 나머지 구멍은 관통되어 있다. 블록의 길이x폭x높이=80x40x40mm 이먀 두께는 10mm 경사부분은 45도 이며, 원기둥의 지름은 각각 30, 15이며 총 길이는 45mm 이다.
원기둥 반지름을 30으로 하고 직선 부분은 총 길이가 45라는 뜻일까요?
원기둥 반지름 15
직선부분 길이 30
중간에 홀 15파이

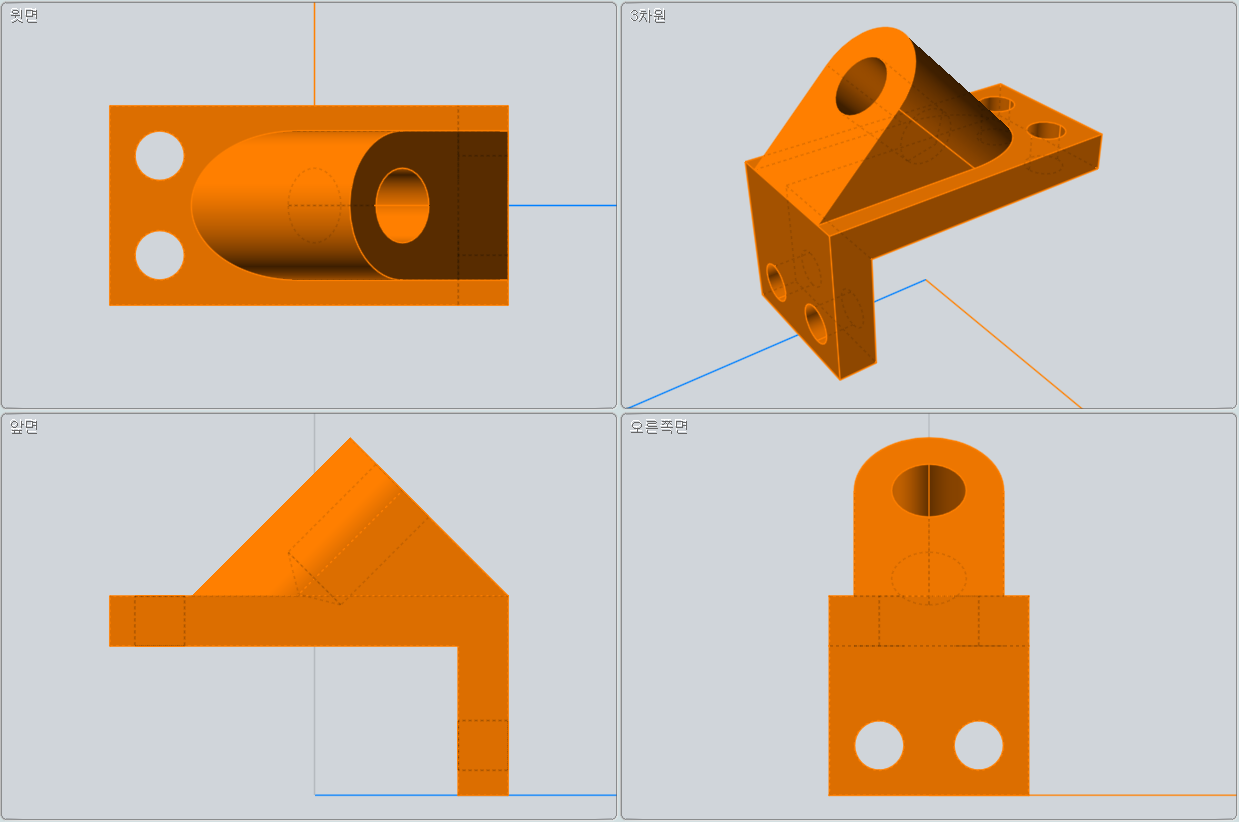

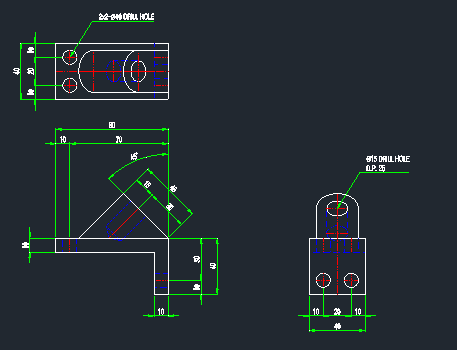

심심해서 한번 그려 보았습니다.
